薄膜撕裂度測(cè)定是評(píng)估薄膜材料抗撕裂性能的重要測(cè)試項(xiàng)目，廣泛應(yīng)用于包裝材料、塑料薄膜、紙張等領(lǐng)域，其結(jié)果直接關(guān)系到材料在加工、運(yùn)輸和使用過程中的可靠性。以下從測(cè)定原理、主要方法、儀器設(shè)備、操作步驟及注意事項(xiàng)等方面進(jìn)行詳細(xì)說明：

一、測(cè)定原理
薄膜撕裂度指的是將預(yù)先有切口的薄膜樣品撕裂至一定長(zhǎng)度所需的力，通常以撕裂過程中所施加的力的平均值或最大值來表示。其核心原理是通過模擬材料在實(shí)際使用中可能受到的撕裂應(yīng)力，評(píng)估材料抵抗撕裂擴(kuò)展的能力。
對(duì)于韌性材料（如塑料薄膜），撕裂過程中力的變化較為平穩(wěn)，通常以平均力作為結(jié)果；
對(duì)于脆性材料，撕裂力可能隨裂紋擴(kuò)展急劇變化，需關(guān)注最大撕裂力。
二、主要測(cè)試方法及標(biāo)準(zhǔn)
不同材料和應(yīng)用場(chǎng)景對(duì)應(yīng)不同的測(cè)試標(biāo)準(zhǔn)，常見的有以下兩種：
1. 埃爾門多夫（Elmendorf）法（最常用）
適用范圍：適用于塑料薄膜、薄片、紙張、紙板等材料，尤其適合厚度較薄、韌性較好的薄膜。
測(cè)試原理：將矩形樣品預(yù)先切開一個(gè)切口，利用擺錘下落的動(dòng)能撕裂樣品，通過擺錘消耗的能量計(jì)算撕裂度。
相關(guān)標(biāo)準(zhǔn)：
ISO 6383-1:2013《塑料 — 薄膜和薄片 — 撕裂強(qiáng)度的測(cè)定 — 第 1 部分：埃爾門多夫法》
GB/T 16578.2-2009《塑料薄膜和薄片耐撕裂性能的測(cè)定 第 2 部分：埃爾門多夫法》
2. 褲形撕裂法
適用范圍：適用于較厚的薄膜、薄片或橡膠材料，通過樣品自身形狀引導(dǎo)撕裂方向。
測(cè)試原理：將樣品裁剪成 “褲形”，在兩端施加拉力，使撕裂沿預(yù)定線擴(kuò)展，記錄最大撕裂力。
相關(guān)標(biāo)準(zhǔn)：
ISO 6383-2:2013《塑料 — 薄膜和薄片 — 撕裂強(qiáng)度的測(cè)定 — 第 2 部分：褲形撕裂法》
GB/T 16578.1-2008《塑料薄膜和薄片耐撕裂性能的測(cè)定 第 1 部分：褲形撕裂法》
三、儀器設(shè)備（以埃爾門多夫法為例）

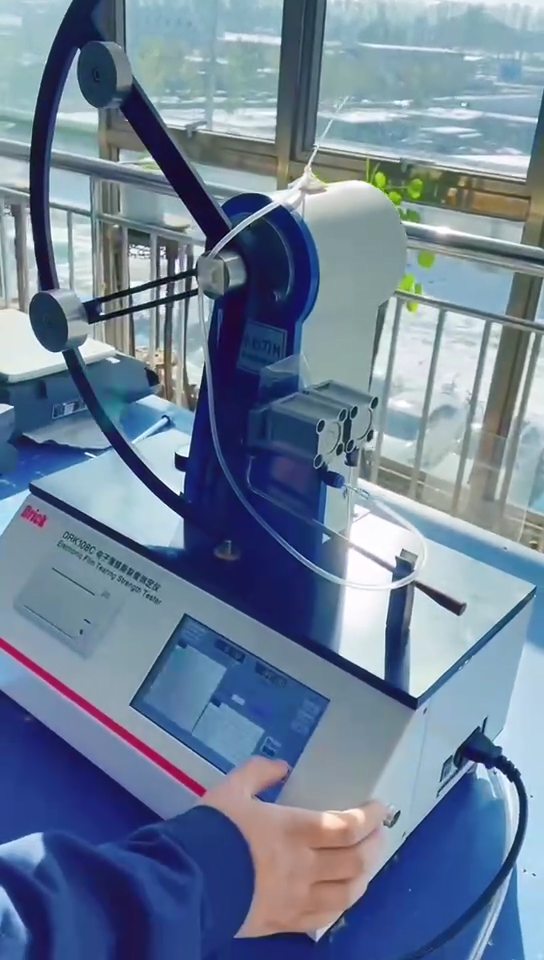

埃爾門多夫撕裂度儀：核心組件包括
擺錘：提供撕裂所需的動(dòng)能，不同重量的擺錘對(duì)應(yīng)不同的測(cè)試范圍（如 1600gf、3200gf 等）；
樣品夾持裝置：固定樣品，確保撕裂方向穩(wěn)定；
切口刀：在樣品上預(yù)制標(biāo)準(zhǔn)長(zhǎng)度的切口（通常 20mm）；
讀數(shù)裝置：記錄擺錘擺動(dòng)角度，換算為撕裂能或撕裂力。
輔助工具：
取樣器：裁剪標(biāo)準(zhǔn)尺寸的樣品（如 100mm×63mm）；
游標(biāo)卡尺：測(cè)量樣品厚度（精確至 0.01mm）。
四、測(cè)試步驟（埃爾門多夫法）
樣品準(zhǔn)備：
從薄膜卷材上隨機(jī)截取至少 10 個(gè)樣品（縱向和橫向各 5 個(gè)，以評(píng)估各向異性）；
用取樣器將樣品裁剪為 100mm×63mm 的矩形，確保邊緣平整、無褶皺；
在樣品寬度方向的中心位置，用切口刀預(yù)制 20mm 長(zhǎng)的垂直切口（切口需平直，避免歪斜）。
儀器校準(zhǔn)：
根據(jù)樣品預(yù)期撕裂強(qiáng)度選擇合適量程的擺錘（如低強(qiáng)度薄膜用小量程擺錘）；
檢查儀器水平度，確保擺錘擺動(dòng)順暢，無卡頓；
進(jìn)行零點(diǎn)校準(zhǔn)和標(biāo)準(zhǔn)樣品校準(zhǔn)，驗(yàn)證儀器精度。
樣品夾持與測(cè)試：
將樣品無切口的一端固定在儀器下夾持器，有切口的部分懸于上夾持器下方，確保切口位于夾持中心；
抬起擺錘并鎖定，將樣品另一端固定在上夾持器，確保樣品平整、無張力；
釋放擺錘，擺錘下落時(shí)撕裂樣品，儀器自動(dòng)記錄撕裂過程中的能量消耗；
每個(gè)樣品測(cè)試 3 次，取平均值（剔除異常值）。
結(jié)果計(jì)算：
撕裂度（T）計(jì)算公式：T=dE
其中，E為撕裂能（由儀器根據(jù)擺錘參數(shù)和擺動(dòng)角度計(jì)算），d為樣品厚度（mm）；
結(jié)果單位通常為 N/mm（牛 / 毫米）或 kN/m（千牛 / 米），具體需符合標(biāo)準(zhǔn)要求。
五、結(jié)果應(yīng)用
薄膜撕裂度是包裝材料的關(guān)鍵指標(biāo)：如食品包裝膜需具備一定抗撕裂性，避免運(yùn)輸中破損；
可用于評(píng)估材料配方或加工工藝的穩(wěn)定性（如吹塑薄膜的拉伸比、厚度均勻性對(duì)撕裂度的影響）；
不同方向的撕裂度差異（如縱向＞橫向）可指導(dǎo)材料的合理使用（如根據(jù)受力方向選擇包裝方向）。
通過嚴(yán)格遵循測(cè)試標(biāo)準(zhǔn)和操作規(guī)范，薄膜撕裂度測(cè)定結(jié)果可準(zhǔn)確反映材料的抗撕裂性能，為產(chǎn)品設(shè)計(jì)、質(zhì)量控制和應(yīng)用選型提供可靠依據(jù)。
