反復彎曲試驗機主要用于金屬板材的反復彎曲試驗，以檢驗金屬板材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。
DRK-FFW反復彎曲試驗機主要用于金屬板材的反復彎曲試驗，以檢驗金屬板材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。根據客戶不同要求，配備特殊夾具，還可以做其他規格的金屬彎曲試驗。

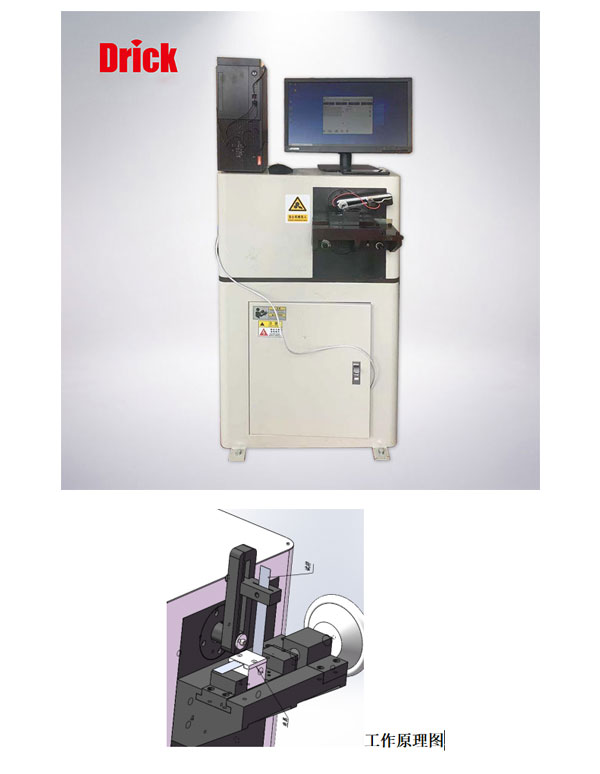

工作原理：
將一定規格的樣品，穿過特殊工裝夾緊在兩個規定尺寸的鉗口中，按動按鈕，樣品做左右0-180°彎曲，試樣斷裂后，自動停機，并紀錄彎曲次數。
技術參數：
1.試樣長度：150-250mm
2.彎曲角度：0-180°（平面彎曲）
3.計數范圍：99999
4.顯示方式：電腦，觸摸屏顯示和控制，自動記錄次數
5.彎曲速度：≤60rpm
6.電機功率：1.5kw 交流伺服電機和驅動器
7.電源：二相，220V，50Hz
8.外形尺寸：740*628*1120mm
9.主機重量：約200 kg
結構特征與工作原理：
本試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，觸摸屏自動顯示，記錄彎曲試驗次數。
1、主機
主機由交流伺服電機，通過皮帶輪帶動蝸桿蝸輪副減速，再由曲柄—擺桿機構，帶動圓柱齒輪傳動，圓柱齒輪帶動擺桿做180°回轉，從而使擺桿上的導套帶動試樣做0-180°的彎曲，達到試驗的目的。在圓柱齒輪上裝有記數用的裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。
試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由另一只光電開關采集信號，使擺桿恢復到中間位置。
在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對不同厚度的試樣，把撥桿調整到不同的高度，并使用不同的導套。
在擺桿的下方，裝有試樣夾持裝置。手動旋轉絲杠，使活動鉗口平移，將試樣夾緊。對不同直徑的試樣，更換相應的鉗口和導套（鉗口和導套上有標記）。
2、電器測控系統
電器測控系統主要有強電和弱電兩部分組成。強電控制交流伺服電機，弱電部分分為三路：一路由光電開關采集彎曲次數信號，經脈沖整形到譯碼器送到電腦顯示并保存；另一路由光電開關控制擺桿的復位，當接到信號后使交流伺服電機停止，同時，最后一路接到交流伺服電機停止的信號后，對交流伺服電機進行反制動，從而使擺桿停到適當?shù)奈恢谩?br/>工作條件：
1、在室溫10--45℃環境下；
2、在穩定的基礎上，水平安置；
3、在無振動的環境下；
4、周圍無腐蝕性物質；
5、無明顯的電磁干擾；
6、電源電壓波動范圍不超過額定電壓22V的±10V；
7、試驗機周圍要留有一定的空余空間；
